永磁起重吸盘

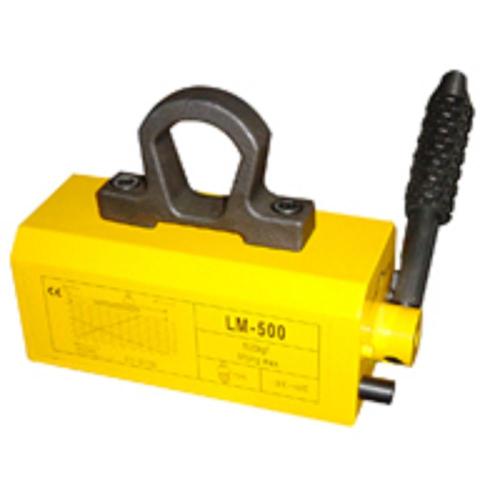

永磁起重吸盘又名磁力吸盘或永磁起重器,是机械厂,模具厂,锻造厂,炼钢厂,造船厂等等使用钢材场所的必备搬运工具,可以大大提高块状,圆柱状,板材,不规则导磁性钢铁材料的搬运效率。永磁起重吸盘是以高性能的稀土材料钕铁硼(N>40)为内核,通过手扳动吸盘手柄转动,从而改变吸盘内部钕铁硼的磁力系统,达到对需要搬运的工件的吸持或释放。
电磁起吊作业
在我国的机械加工,模具制造,冶金等行业,一些笨重钢板或铁板,有精度要求或有表面粗糙度要求的钢铁加工成品或半成品等的起吊,以前大多采用钢丝绳捆绑再起吊,或者也有用电磁铁起吊的,但电磁铁体积大,成本高,故障多,维护困难,且电磁铁在工作中,要消耗大量电能,一旦停电,易发生事故。随着高性能钕铁硼稀土材料的出现,使利用钕铁硼永磁材料开发磁力工具成为趋势,永磁起重吸盘应运而生。
永磁起重吸盘的原理
  永磁起重吸盘是利用磁通的连续性原理及磁场的叠加原理设计的,永磁起重吸盘的磁路设计成多个磁系,通过磁系的相对运动,实现工作磁极面上磁场强度的相加或相消,从而达到吸持和卸载的目的。
永磁起重吸盘的设计
1)永磁起重吸盘磁系及磁轭
  设计永磁起重吸盘时,首先应精心设计磁路,良好的磁路结构可以尽量让更多的磁通量聚集在工作表面中去,满足起重重量的要求,而且可以尽量少用钕铁硼材料。同时,设计磁路时还应仔细考虑操作者较易实现工作卸载。解决永磁起重吸盘吸力很大,扳动手柄困难等技术难点。
  永磁起重吸盘的磁路设计有2个磁系,磁系分为活动的和固定的两部分。改变活动磁系状态,使工作极面分别处于磁场叠加或产生反向磁场,磁场被抵消的状态。同时,在永磁回路中,为减少磁阻,增大工作极面关键部位的磁通密度,采用了一些软磁材料作为磁轭。
2)永磁起重吸盘的工作点选择
  由于起吊的工件各式各样,因此,永磁起重吸盘工作极面与工件表面的气隙距离是变化的,其磁路是动态磁路。
永磁起重吸盘的特点
  1) 永磁起重吸盘 采用高性能永磁材料钕铁硼(Nd-Fe-B)为产品内核,使产品体积更小,起重吊装力更强,且磁力恒久不衰。
  2) 永磁起重吸盘 具备*高大额定起重力3.5倍的安全系数。
  3) 永磁起重吸盘 底面“V”型槽设计,可起吊相对应的圆钢、钢板。
  4) 永磁起重吸盘 不用电即可使用,省去供电麻烦。
  5) 永磁起重吸盘 优化的磁路设计,使剩磁几乎为零。
  6) 永磁起重吸盘 专业设计的外观造型使产品更加美观。
永磁起重吸盘使用方法
  1.将工件摆放到吸盘工作台面上,然后将扳手插入轴孔内沿顺时针方向转动180到“ON”,即可吸住工件进行加工.
  2.工件加工完毕,再将扳手插入轴孔内沿逆时针转动180到“OFF”,即可取下工件.
永磁起重吸盘维护和保养
  1.吸盘使用前应擦干净表面以免划伤影响精度.
  2.使用环境温度在-40C--50C,严禁敲击,以防磁力降低.
  3用完后工作面涂防锈油,以防锈蚀.
